HEX BOLT류

육각볼트
육각너트

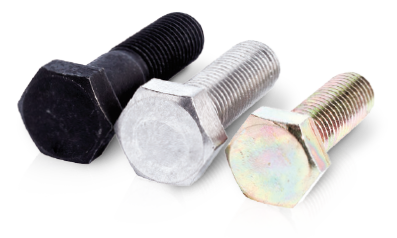

육각볼트

Hexagon Head Bolts

자동차용 볼트 및 산업용 볼트

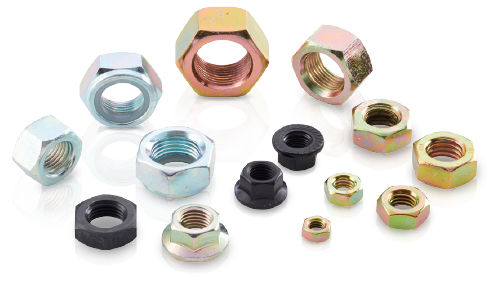

육각너트

Hexagon Nut & Hexagon Thin Nut

자동차용 너트 및 산업용 너트

METRIC

육각볼트
육각너트

KS B 1002 JIS B 1180(단위:mm)

나사 호칭	d1				H				B				C	K	S (나사길이)
	기준 치수	허용차			기준 치수	허용차			기준 치수	허용차			C	K	S (나사길이)
	기준 치수	상	중	하	기준 치수	상	중	하	기준 치수	상	중	하	약	약	L≤125	125L≤200	L>200
M6	6	0 -0.1	0 -0.2	+0.6 -0.15	4	±0.15	±0.25	±0.6	10	0 -0.2	0 -0.6	0 -0.6	11.5	1	18
M8	8	0 -0.15		+0.7 -0.2	5.5	±0.2	±0.3	±0.8	13	0 -0.25	0 -0.7	0 -0.7	15	1.2	22
M10	10	0 -0.15		+0.7 -0.2	7				17	0 -0.25	0 -0.7	0 -0.7	19.6	1.5	26
M12	12	0 -0.2	0 -0.25	+0.9 -0.2	8				19	0 -0.35	0 -0.8	0 -0.8	21.9	2	30	36
M14	14				9				22				25.4	2	34	38
M16	16				10				24				27.7	2	38	44
(M18)	18				12		±0.35	±0.9	27				31.2	2.5	42	48
M20	20		0 -0.35	+0.95 -0.35	13				30				34.6	2.5	46	52
(M22)	22				14				32	0 -0.4	0 -1.0	0 -1.0	37	2.5	50	56
M24	24				15				36				41.6	3	54	60
(M27)	27				17				41				47.3	3	60	66	79
M30	30				19	±0.25	±0.4	±0.1	46				53.1	3.5	66	72	85

KS B 1012 JIS B 1181(단위:mm)

나사 호칭	H				H1				B				C	피치
	기준 치수	허용차			기준 치수	허용차			기준 치수	허용차			C	피치
	기준 치수	상	중	하	기준 치수	상	중	하	기준 치수	상	중	하	약	보통 나사	가는 나사
M6	5	-0.30	-0.48	±0.6	3.6	0 -0.3	0 -0.48	±0.6	10	0 -0.2	0 -0.6	0 -0.6	11.5	1	-
M8	6.5	0 -0.36	0 -0.58	±0.8	5				13	0 -0.25	0 -0.7	0 -0.7	15	1.25	1
M10	8				6				17	0 -0.25	0 -0.7	0 -0.7	19.6	1.5	1.25
M12	10				7	0 -0.36	0 -0.58	±0.8	19	0 -0.35	0 -0.8	0 -0.8	21.9	1.75	1.25
(M14)	11	0 -0.43	0 -0.70	±0.9	8				22				25.4	2	1.5
M16	13				10				24				27.7	2	1.5
(M18)	15				11	0 -0.43	0 -0.70	±0.9	27				31.2	2.5	1.5
M20	16				12				30				34.6	2.5	1.5
(M22)	18				13				32	0 -0.4	0 -1.0	0 -1.0	37	2.5	1.5
M24	19	0 -0.52	0 -0.84	±1.0	14				36				41.6	3	2
(M27)	22				16				41				47.3	3	2
M30	24				18				46				53.1	3.5	2
