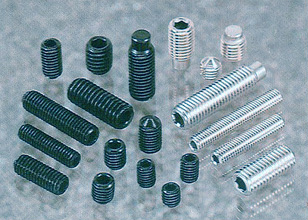

육각구멍붙이 멈춤나사
Hexagon Socket Set Screw
- 산업기계용 Bolt로써 사출기계, 프레스 등 각종 산업용 볼트
METRIC
KS B 1028 JIS B 1177(단위:mm)
| 나사 규격 (d) |
P | B | m | e | 오목끝 | 납짝끝 K |
원통끝 | 뾰쪽끝 C3 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 피치 | 기준치수 | 허용차 | 최소 | 약 | d2 | C4 | d1 | C1 | r | ||||
| 최대 | 최소 | ||||||||||||
| M1.4 | 0.3 | 0.7 | +0.025 +0.01 |
1.5 | 0.1 | 0.7 | 0.35 | 0.35 | - | - | - | - | 0.6 |
| M1.6 | 0.35 | 0.7 | +0.025 +0.01 |
1.5 | 0.1 | 0.8 | 0.4 | 0.45 | - | - | - | - | 0.7 |
| M1.7 | 0.35 | 0.7 | +0.025 +0.01 |
1.5 | 0.1 | 0.9 | 0.45 | 0.45 | - | - | - | - | 0.8 |
| M2.0 | 0.4 | 0.9 | +0.01 -0.01 |
1.7 | 0.15 | 1.0 | 0.5 | 0.5 | - | - | - | - | 0.9 |
| M2.2 | 0.45 | 0.9 | -0.01 -0.01 |
1.8 | 0.15 | 1.1 | 0.55 | 0.5 | - | - | - | - | 0.9 |
| M2.5 | 0.45 | 1.3 | -0.005 -0.03 |
2.0 | 0.2 | 1.2 | 0.65 | 0.5 | - | - | - | - | 1.0 |
| M2.6 | 0.45 | 1.3 | -0.005 +0.03 |
2.0 | 0.2 | 1.3 | 0.65 | 0.5 | - | - | - | - | 1.0 |
| M3 | 0.5 | 1.5 | +0.05 +0.02 |
2.0 | 0.3 | 1.5 | 0.8 | 0.6 | 2.0 | 0 -0.12 |
1.5 | 0.2 | 1.2 |
| M4 | 0.7 | 2 | +0.05 +0.02 |
2.5 | 0.3 | 2 | 1 | 0.8 | 2.5 | 0 -0.12 |
2.0 | 0.2 | 1.6 |
| M5 | 0.8 | 2.5 | +0.06 +0.02 |
3 | 0.5 | 2.5 | 1.2 | 0.9 | 3.5 | 0 -0.12 |
3 | 0.3 | 2 |
| M6 | 1.0 | 3 | +0.06 +0.02 |
3.5 | 0.5 | 3 | 1.5 | 1 | 4 | 3 | 0.4 | 2.5 | |
| M8 | 1.25 | 4 | +0.07 +0.02 |
5 | 0.6 | 5 | 1.5 | 1.2 | 5.5 | 5 | 0.4 | 3 | |
| M10 | 1.5 | 5 | +0.08 +0.02 |
6 | 0.8 | 6 | 2 | 1.5 | 7 | 0 -0.15 |
5 | 0.5 | 3.5 |
| M12 | 1.75 | 6 | +0.09 +0.02 |
7 | 1 | 8 | 2 | 2 | 9 | 6 | 0.6 | 4.5 | |
| M16 | 2.0 | 8 | +0.11 +0.03 |
10 | 1.1 | 10 | 3 | 2 | 12 | 0 -0.18 |
8 | 0.8 | 6 |
