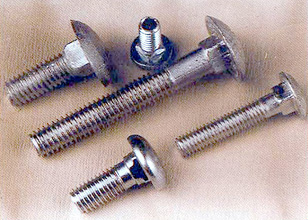

사각목 둥근머리 볼트
Cup Head Square Neck Bolt
- 산업 기계용 및 건축용 볼트류
METRIC
KS B 1037 JIS B 1173(단위:mm)
| 나사 규격 |
d1 | D | H | H1 | B | C 최소 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A형 | B형 | A형 | B형 | A형 | B형 | A | B | |||||
| 1 | 2 | L＜30 | L≤30 | |||||||||
| M6 | 5+0.4 -0.1 |
11.5±0.3 | 17±0.5 | 13±0.3 | 2.5±0.2 | 3±0.3 | 2.50 -0.5 |
5.50 -0.6 |
40 -0.6 |
5±0.48 | 5±0.48 | 5.9 |
| M6 | 6+0.4 -0.1 |
14±0.3 | 20±0.5 | 16±0.3 | 3±0.2 | 4±0.3 | 30 -0.5 |
60 -0.6 |
40 -0.6 |
6±0.48 | 6±0.48 | 7.2 |
| M8 | 8+0.4 -0.15 |
18±0.3 | 26±0.5 | 20±0.3 | 4±0.25 | 5±0.3 | 40 -0.5 |
70 -0.6 |
50 -0.6 |
8±0.48 | 8±0.58 | 9.6 |
| M10 | 10+0.6 -0.15 |
22±0.4 | 32±0.6 | 24±0.4 | 5±0.3 | 6±0.4 | 50 -0.5 |
80 -0.8 |
60 -0.6 |
10±0.58 | 10±0.58 | 12.2 |
| M12 | 12+0.6 -0.15 |
26±0.4 | 38±0.6 | 32±0.4 | 6±0.3 | 8±0.4 | 60 -0.5 |
90 -0.8 |
80 -0.6 |
12±0.70 | 12±0.70 | 14.7 |
| M16 | 16+0.9 -0.2 |
35±0.6 | - | 8±0.5 | 100 -0.8 |
16±0.70 | 19.9 | |||||
