ANCHOR/STUD BOLT

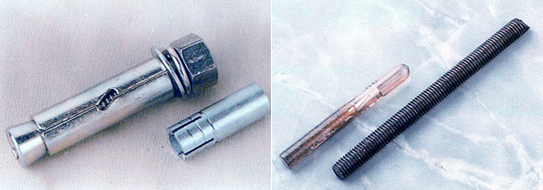

Anchor Bolt & Stud Bolt
- 건축용 Bolt류로써 기계 설치나 각종 건축물 내장 부품에 사용


METRIC
KS B 1031 JIS B 1171(단위:mm)
나사규격 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | ||
---|---|---|---|---|---|---|---|---|---|
d3 | 허용차 | 0 -0.15 |
0 -0.18 |
0 -0.21 |
|||||
S | 기준치수 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | |
허용차 | +1.9 0 |
+2.2 0 |
+2.6 0 |
+3 0 |
+5 0 |
||||
t | 1종 | 기준치수 | 12 | 15 | 18 | 20 | 22 | 25 | |
허용차 | +1.1 0 |
+1.3 0 |
|||||||
2종 | 기준치수 | 11 | 15 | 18 | 21 | 24 | 27 | 30 | |
3종 | 기준치수 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | |
허용차 | +1.1 0 |
+1.3 0 |
+1.6 0 |
||||||
L | 3종 기준치수 |
20-30 32-50 55-80 90-120 140-150 |
허용차 | ±0.42 ±0.5 ±0.6 ±0.7 ±0.8 |
