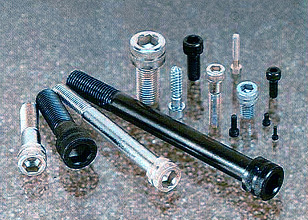

육각구멍붙이 볼트

Hexagon Socket Head Cap Screw
  • 사출기계, 프레스 등 각종 산업용 기계 조립형 볼트
  • 합금강 및 스텐 등 각종 재질

METRIC

KS B 1002 JIS B 1180(단위:mm)

나사
규격
(d)		 피치 d1 D H e B c m R da ek
기준치수 허용차 기준치수 허용차 기준치수 허용차 약 기준치수 허용차 약 최소 최소 최대 약
M1.4 0.3 1.4 0
-0.14		 2.6 0
-0.14		 1.4 0
-0.14		 0.15 1.3 -0.005
-0.030		 1.427 0.7 0.1 1.8 0.25
M1.6 0.35 1.6 3 1.6 0.16 1.5 +0.060
+0.020		 1.73 0.7 0.1 2.0 0.3
M1.7 0.35 1.7 3.0 1.7 0.16 1.5 1.73 0.7 0.1 2.1 0.3
M2.0 0.4 2.0 3.8 0
-0.18		 2.0 0.2 1.5 1.73 1.0 0.1 2.6 0.4
M2.2 0.45 2.2 4.0 2.2 0.2 2.0 2.30 1.1 0.1 2.8 0.4
M2.5 0.45 2.5 4.5 2.5 0.2 2.0 2.30 1.1 0.1 3.1 0.4
M2.6 0.45 2.6 4.5 2.6 0.25 2.0 2.30 1.1 0.1 3.2 0.4
M3 0.5 3 0
-0.1		 5.5 0
-0.3		 3 0
-0.25		 0.2 2.5 +0.080
+0.020		 2.9 1.6 0.1 3.6 0.6
M3.5 0.6 3.5 5.5 3 0.2 2.5 2.9 1.6 0.1 4.1 0.6
M4 0.7 4 7 0
-0.36		 4 0
-0.3		 0.3 3 3.6 2.2 0.2 4.7 0.8
M5 0.8 5 8.5 5 0.3 4 +0.105
+0.030		 4.7 2.5 0.2 5.7 0.9
M6 1 6 10 6 0.4 5 5.9 3 0.25 6.8 1
M8 1.25 8 0
-0.15		 13 0
-0.43		 8 0
-0.36		 0.5 6 7 4 0.4 9.2 1.2
M10 1.5 10 16 10 0.6 8 +0.130
+0.040		 9.4 5 0.4 11.2 1.5
M12 1.75 12 18 12 0
-0.43		 0.7 10 11.7 6 0.6 14.2 2
(M14) 2 14 21 0
-0.52		 14 0.8 12 +0.230
+0.050		 14 7 0.6 16.2 2
M16 2 16 24 16 1 14 16.3 8 0.6 18.2 2
(M18) 2.5 18 27 18 1 14 16.3 9 0.6 20.2 2.5
M20 2.5 20 0
-0.2		 30 20 0
-0.52		 1 17 19.8 10 0.8 22.4 2.5
(M22) 2.5 22 33 0
-0.52		 22 1 17 19.8 11 0.8 24.4 2.5
M24 3 24 36 24 1 19 +0.275
+0.065		 22.1 12 0.8 26.4 3
(M27) 3 27 40 27 1.5 19 22.1 13.5 1 30.4 3
M30 3.5 30 45 30 1.5 22 25.6 15 1 33.4 3.5
