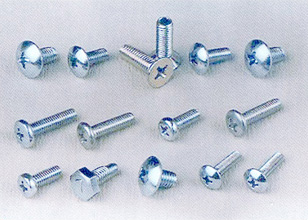

작은나사
Machine Screw
- 전자제품용 및 자동차용 볼트류
METRIC

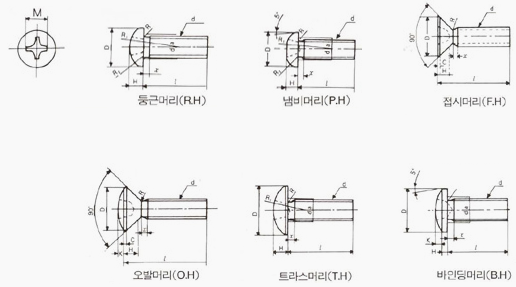

홈붙이 작은나사 SLOTTED HEAD MACHINE SCREW KS B 1021 JIS B 1101(단위:mm)
| 나사 규격 |
피치 | + 자홈 번호 |
둥근머리 · 냄비머리 | 접시머리 · 오발머리 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | H | M | D | H | H+K | A | |||||||||||
| 기준 치수 |
허용차 | 기준치수 | 허용차 | 최대 | 기준 치수 |
허용차 | 기준 치수 |
허용차 | 기준 치수 |
허용차 | 최대 | ||||||
| R.H | P.H | R.H | P.H | F.H | O.H | ||||||||||||
| M3 | 0.5 | 2 | 5.5 | 0 -0.5 |
2 | 2 | ±0.15 | 3.4 | 3.5 | 6 | 0 -0.5 |
1.75 | 0 -0.3 |
2.45 | 0 -0.5 |
3.5 | 3.7 |
| (M3.5) | 0.6 | 6 | 2.3 | 2.3 | 3.7 | 3.8 | 7 | 2 | 2.8 | 4.0 | 4.2 | ||||||
| M4 | 0.7 | 7 | 2.6 | 2.6 | 4.0 | 4.1 | 8 | 2.3 | 3.2 | 4.4 | 4.6 | ||||||
| (M4.5) | 0.75 | 8 | 0 -0.6 |
3 | 2.9 | 4.4 | 4.5 | 9 | 0 -0.6 |
2.55 | 3.55 | 4.8 | 5.0 | ||||
| M5 | 0.8 | 9 | 3.4 | 3.3 | 4.7 | 4.8 | 10 | 2.8 | 4 | 5.0 | 5.2 | ||||||
| M6 | 1 | 10.5 | 0 -0.7 |
4 | 3.9 | ±0.2 | 6.1 | 6.2 | 12 | 0 -0.7 |
3.4 | 0 -0.4 |
4.8 | 0 -0.6 |
6.6 | 6.8 | |
| M8 | 1.25 | 3 | 14 | 0 -0.8 |
5.4 | 5.2 | 7.6 | 7.7 | 16 | 0 -0.8 |
4.4 | 6.2 | 8.3 | 8.5 | |||
자홈 작은나사 CROSS-RECESSED HEAD MACHINE SCREW KS B 1023 JIS B 1111(단위:mm)
| 나사 규격 |
피치 | + 자홈 번호 |
트라스 머리 | 바인딩 머리 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | H | M | D | H+K | M | |||||||
| 기준 치수 |
허용차 | 기준 치수 |
허용차 | 최대 | 기준 치수 |
허용차 | 기준 치수 |
허용차 | 최대 | |||
| M3 | 0.5 | 1 | 6.9 | 0 -0.5 |
1.9 | 0 ±0.15 |
2.9 | 6.3 | 0 -0.5 |
1.9 | ±0.15 | 3.6 |
| (M3.5) | 0.6 | 2 | 8.1 | 2.2 | 3.9 | 7.3 | 2.2 | ±0.2 | 3.9 | |||
| M4 | 0.7 | 9.4 | 2.5 | 4.2 | 8.3 | 2.5 | 4.2 | |||||
| (M4.5) | 0.75 | 10.6 | 0 -0.6 |
2.8 | 4.6 | 9.3 | 0 -0.6 |
2.8 | 4.6 | |||
| M5 | 0.8 | 11.8 | 3.1 | 4.9 | 10.3 | 3.1 | 4.9 | |||||
| M6 | 1 | 3 | 14 | 0 -0.7 |
3.7 | ±0.2 | 6.2 | 12.4 | 0 -0.7 |
3.7 | 6.2 | |
| M8 | 1.25 | 17.8 | 0 -0.8 |
4.8 | 7.7 | 16.4 | 0 -0.8 |
4.8 | ±0.3 | 7.7 | ||
