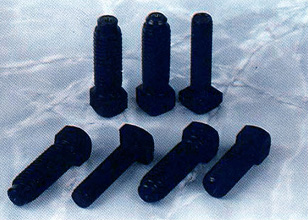

사각볼트
Square Head Bolt
- 산업 기계용 및 건축용 볼트류
METRIC
KS B 1004 JIS B 1182(단위:mm)
| 나사의 호칭 |
피치 P |
d1 | H | B | C | D | R | da | k | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 기준치수 | 허용차 | 기준치수 | 허용차 | 기준치수 | 허용차 | 약 | 약 | 최소 | 최대 | 약 | ||
| M6 | 1 | 6 | 0 -0.2 |
4 | ±0.25 | 10 | 0 -0.6 |
14.1 | 9.8 | 0.25 | 6.8 | 1 |
| M8 | 1.25 | 8 | 5.5 | 13 | 18.4 | 12.5 | 0.4 | 9.2 | 1.2 | |||
| M10 | 1.5 | 10 | 7 | ±0.3 | 17 | 0 -0.7 |
24 | 16.5 | 0.4 | 11.2 | 1.5 | |
| M12 | 1.75 | 12 | 0 -0.25 |
8 | 19 | 26.9 | 18 | 0.6 | 14.2 | 2 | ||
| (M14) | 2 | 14 | 9 | 22 | 0 -0.8 |
31.1 | 21 | 0.6 | 16.2 | 2 | ||
| M16 | 2 | 16 | 10 | ±0.35 | 24 | 33.9 | 23 | 0.6 | 18.2 | 2 | ||
| (M18) | 2.5 | 18 | 12 | 27 | 38.2 | 26 | 0.6 | 20.2 | 2.5 | |||
| M20 | 2.5 | 20 | 0 -0.35 |
13 | 30 | 42.4 | 29 | 0.8 | 22.4 | 2.5 | ||
| (M22) | 2.5 | 22 | 14 | 32 | 0 -1 |
45.3 | 31 | 0.8 | 24.4 | 2.5 | ||
| M24 | 3 | 24 | 15 | 36 | 50.9 | 34 | 0.8 | 24.4 | 3 | |||
